Installazione della linea idrica
Questa operazione descrive in dettaglio le fasi tipiche dell’installazione di unimpianto idraulico e sanitarioall’interno di un edificio, dalla distribuzione dell’acqua alla gestione degli scarichi.

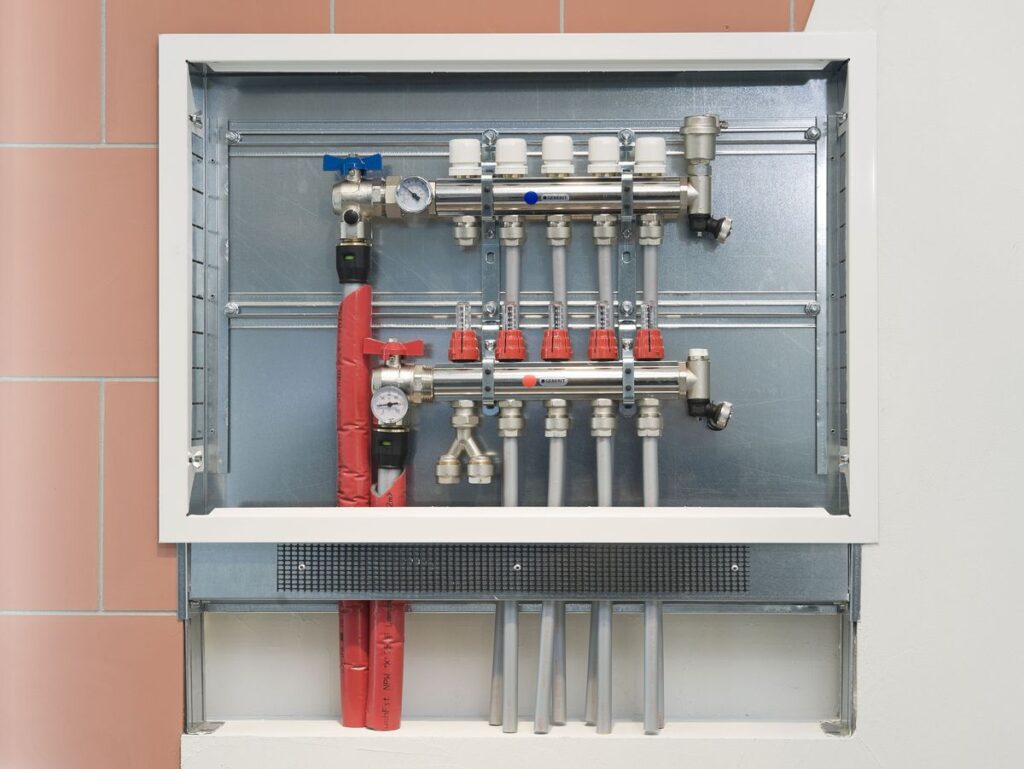

Posa del Collettore (o Quadro di Distribuzione)
Il collettore (spesso chiamato anche “distributore” o “centrale idrica”) è il cuore dell’impianto idrico di adduzione (acqua potabile).
Funzione:Riceve l’acqua fredda e calda dalla fonte principale (es. contatore e scaldabagno/caldaia) e la distribuisce in modo indipendente a tutti i punti di utilizzo (lavandini, docce, WC, elettrodomestici).
Installazione:Viene posizionato in un punto centrale e accessibile dell’abitazione (es. ripostiglio tecnico, bagno principale).
È composto da due barre: una per l’acqua fredda e una per l’acqua calda, ciascuna dotata divalvole di intercettazione(rubinetti) per ogni singola utenza. Questo permette di isolare, ad esempio, solo il rubinetto del bagno senza chiudere l’acqua a tutta la casa.
Vantaggi:Garantisce una pressione più uniforme a tutte le utenze e semplifica enormemente la manutenzione e la riparazione di eventuali guasti.

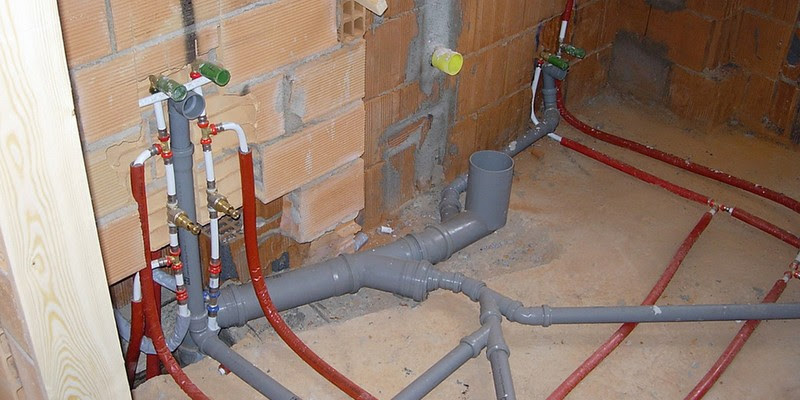

Posizionamento delle Tubazioni (Adduzione Idrica)
Questa fase riguarda la stesura dei tubi che portano l’acqua dal collettore ai punti di erogazione.
Materiali:Generalmente si utilizzano tubazioni inmultistrato(tubo in alluminio rivestito da polietilene, flessibile ma resistente) o, in alternativa, inrameoPP-R(polipropilene random).
Percorso:Le tubazioni vengono posatesotto pavimento(in tracce protette o all’interno di guaine isolanti) oa muro(sempre in tracce o canaline).

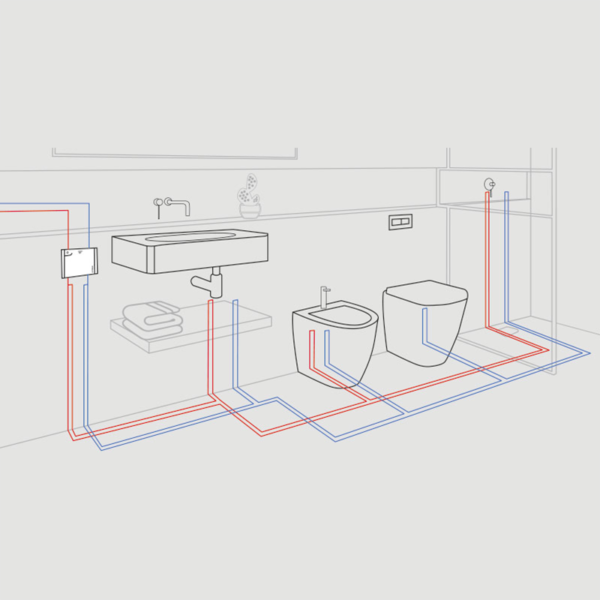

Ogni singola utenza (es. lavandino) viene raggiunta da due tubi dedicati, uno per l’acqua fredda e uno per l’acqua calda, partendo direttamente dal collettore.
Pendenze e Protezioni:Nelle tratte lunghe, si considerano minime pendenze per facilitare lo svuotamento. Si pone attenzione all’isolamento termico delle tubazioni dell’acqua calda per limitare la dispersione di calore.
Terminazioni (Predisposizioni di Uscita)
Le terminazioni sono i punti in cui le tubazioni fuoriescono dalla parete o dal pavimento per essere collegate ai sanitari e alla rubinetteria.
Installazione delle cassette/piastre:Si installano le scatole o le piastre di fissaggio all’altezza corretta, ancorate saldamente al muro grezzo.
Raccordi e Tappi:Le estremità dei tubi vengono connesse airaccordi a muro(tipicamente con filettatura femmina da$1/2$pollice) che formeranno l’attacco finale per i rubinetti o i flessibili dei sanitari.
Protezione:Durante le successive lavorazioni edili (intonaci, piastrelle), i raccordi vengono sigillati con apposititappi provvisoriper impedire l’ingresso di detriti e proteggere la filettatura.

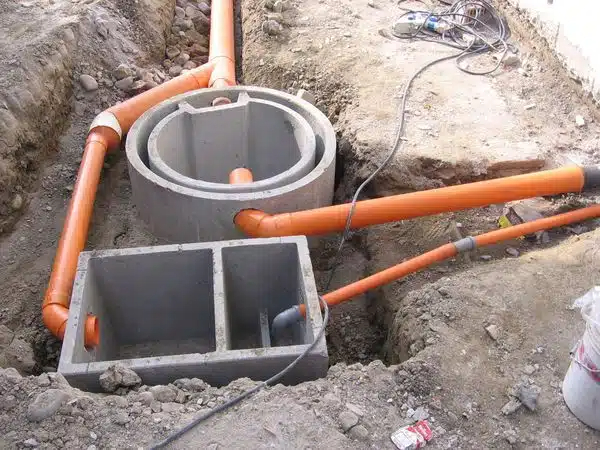

Allaccio Fognatura (Scarichi)
Questa fase riguarda la realizzazione dell’impianto di scarico delle acque usate.
Materiali:Si usano tubi inPVCoPP(Polipropilene), materiali leggeri ma resistenti alle sostanze chimiche e all’acqua calda.
Posizionamento e Pendenze:I tubi di scarico vengono posizionati in modo da convogliare le acque reflue dalla singola utenza (lavabo, bidet, WC, doccia) verso la colonna di scarico principale e, infine, alla rete fognaria esterna.
Lapendenzaè un elemento critico: deve essere sufficiente (generalmente tra 1% e 3%) a garantire che l’acqua defluisca per gravità, trasportando con sé i solidi.
Sifoni e Sfiati:Si installano isifoni(o pozzetti ispezionabili) per creare un tappo idraulico che impedisca la risalita dei cattivi odori. Si realizza inoltre iltubo di sfiato(ventilazione della colonna di scarico) che termina sopra il tetto, essenziale per bilanciare le pressioni ed evitare il “risucchio” dei sifoni.
Messa in Pressione e Collaudo
Prima di chiudere le tracce, l’impianto di adduzione deve essere testato.
Preparazione:Si chiudono tutti i rubinetti e si collegano strumenti di misura alle terminazioni del collettore.
Messa in Pressione:L’impianto viene pressurizzato ad un valore superiore a quello di esercizio normale (es. 10-15 bar) utilizzando una pompa manuale o elettrica.
Collaudo:Si mantiene la pressione per un tempo prestabilito (es. 30 minuti o più, a seconda della normativa) e si monitora il manometro.Non ci devono essere cali di pressioneche indicherebbero una perdita d’acqua. Questo test è fondamentale per assicurarsi che tutti i raccordi, le giunzioni e i tubi siano perfettamente a tenuta.
